Vết nứt trên vòng bi, bạc đạn

Các vết nứt trong vòng và các yếu tố lăn.Tiếp tục sử dụng trong điều kiện này dẫn đến các vết nứt hoặc vết nứt lớn hơn.

Nguyên nhân có thể

• Can thiệp quá mức
• Tải quá mức, tải sốc
• Tiến trình bong tróc
• Sự sinh nhiệt và sự băn khoăn gây ra bởi sự tiếp xúc giữa các bộ phận lắp đặt và vòng
• Sự sinh nhiệt do Creep
• Góc côn kém của trục côn
• Trục hình trụ kém
• Giao thoa với vát góc do bán kính góc trục lớn

Biện pháp đối phó

• Sửa lỗi
• Kiểm tra điều kiện tải
• Cải tiến phương pháp lắp
• Sử dụng hình dạng trục thích hợp

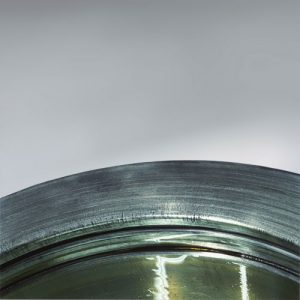

Vết nứt 1

Phần : Vòng ngoài của vòng bi trụ hai hàng
Triệu chứng : Các vết nứt nhiệt xảy ra ở mặt bên vòng ngoài
Nguyên nhân : Sự sinh nhiệt bất thường do trượt tiếp xúc

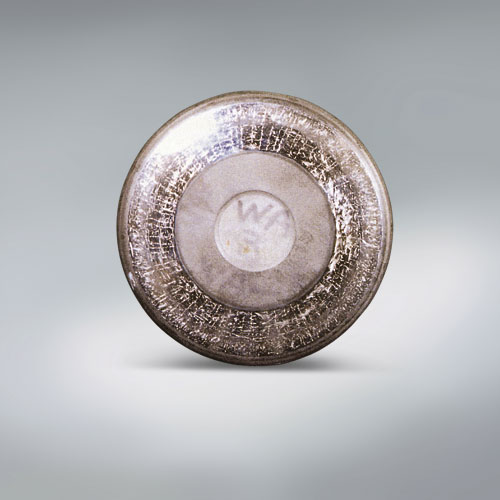

Vết nứt 2

Bộ phận : Con lăn của vòng bi côn
Triệu chứng : Các vết nứt nhiệt xảy ra ở mặt đầu lớn của con lăn
Nguyên nhân : Sự sinh nhiệt do trượt với sườn vòng trong do bôi trơn kém

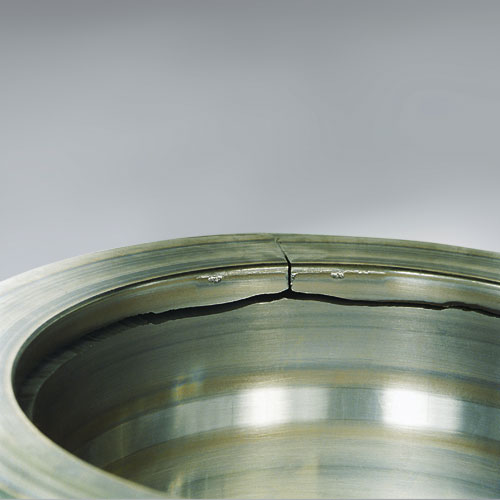

Vết nứt 3

Phần : Vòng ngoài của vòng bi, bạc đạn tang trống hai hàng
Triệu chứng : Các vết nứt lan truyền ra ngoài theo hướng trục và chu vi từ gốc Flakes trên bề mặt mương
Nguyên nhân : Vẩy từ một lỗ hổng do sốc

Vết nứt 4

Phần : Vòng ngoài của vòng bi NSK trụ hai hàng được sử dụng để lăn vòng ngoài (Xoay vòng ngoài)
Triệu chứng : Vết nứt trên bề mặt bên ngoài
Nguyên nhân : Độ mòn phẳng và sinh nhiệt do không quay vòng ngoài

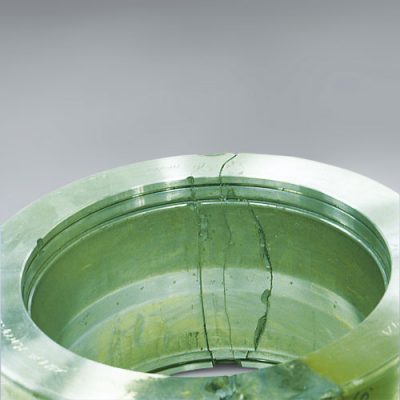

Vết nứt 5

Phần : Bề mặt mương của vòng ngoài thiệt hại
Triệu chứng : Vết nứt bề mặt bên ngoài lan truyền đến mương

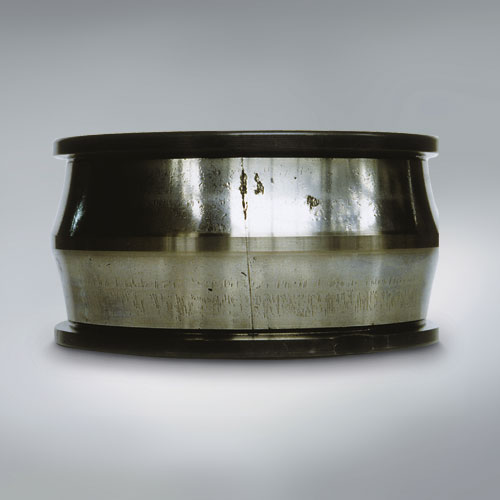

Vết nứt 6

Phần : Vòng trong của vòng bi tang trống
Triệu chứng : Các vết nứt dọc trục trên bề mặt mương
Nguyên nhân : Ứng suất lớn do chênh lệch nhiệt độ giữa trục và vòng trong

Vết nứt 7

Phần : Mặt cắt ngang của vòng bên trong bị nứt của vết nứt
Dấu hiệu Triệu chứng : Nguồn gốc nằm ngay dưới bề mặt mương

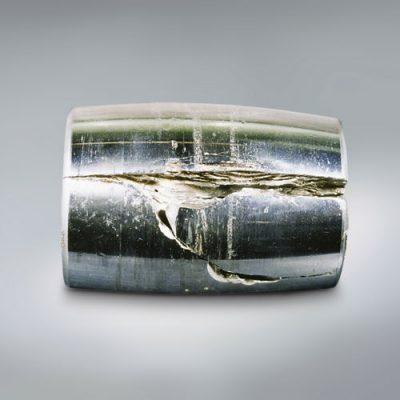

Vết nứt 8

Phần : Con lăn của vòng bi tang trống
Triệu chứng : Vết nứt dọc trục trên bề mặt lăn
