Các hư hại của vòng bi : bong tróc (Flakes)

Sự bong tróc xảy ra khi các mảnh vật liệu vòng bi nhỏ bị tách ra khỏi bề mặt nhẵn của mương hoặc các phần tử lăn do mỏi lăn, do đó tạo ra các vùng có kết cấu thô và thô.

Nguyên nhân có thể

• Quá tải
• Gắn kết kém (sai lệch)
• Tải thời điểm
• Các mảnh vụn nước ngoài, nước xâm nhập
• Bôi trơn kém, bôi trơn không đúng cách
• Giải phóng mặt bằng không phù hợp
• Độ chính xác không phù hợp cho trục hoặc vỏ, không đồng đều về độ cứng của vỏ, uốn trục lớn
• Tiến triển từ rỉ sét, hố ăn mòn, Smear, vết lõm (brinelling)

Biện pháp đối phó

• Xác nhận lại ứng dụng vòng bi, bạc đạn và kiểm tra điều kiện tải
• Cải tiến phương pháp lắp
• Cải thiện cơ chế niêm phong, chống gỉ trong quá trình không chạy
• Sử dụng chất bôi trơn có độ nhớt thích hợp, cải thiện phương pháp bôi trơn
• Kiểm tra độ chính xác của trục và vỏ
• Kiểm tra khe hở bên trong vòng bi

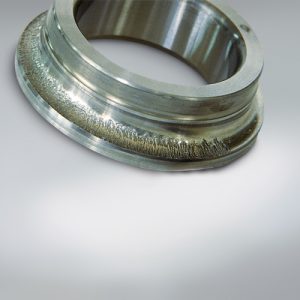

bong tróc 1

Phần : Vòng trong của ổ bi tiếp xúc góc
Triệu chứng : Vảy khoảng một nửa chu vi của bề mặt mương
Nguyên nhân : Bôi trơn kém do sự xâm nhập của chất làm mát vào vòng bi NSK

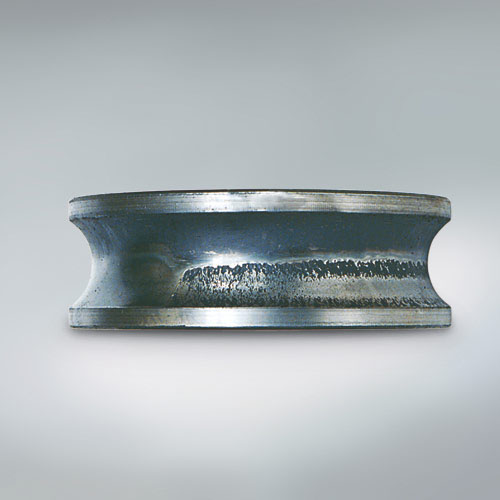

Vẩy 2

Phần : Vòng trong của ổ bi tiếp xúc góc
Triệu chứng : bong tróc theo đường chéo dọc theo đường đua
Nguyên nhân : Căn chỉnh kém giữa trục và vỏ trong khi lắp

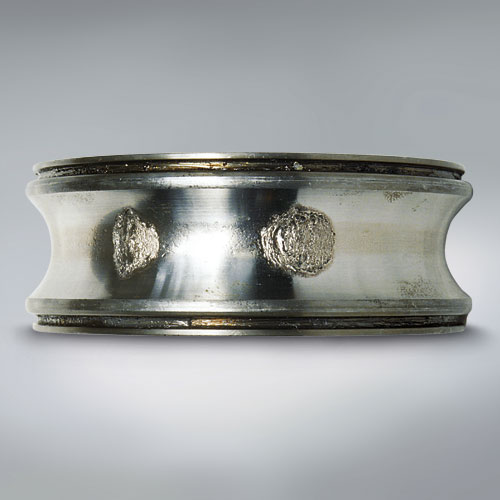

bong tróc 3

Phần : Vòng trong của vòng bi cầu
Triệu chứng : Sự bong tróc của đường đua tại sân bóng
Nguyên nhân : Vết lõm do tải trọng sốc trong quá trình lắp

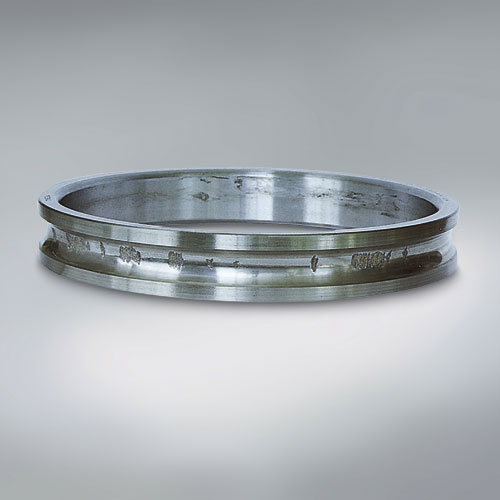

bong tróc 4

Phần : Vòng trong của ổ bi tiếp xúc góc
Triệu chứng : bong tróc đường đua ở bóng
Nguyên nhân : Lõm do tải trọng sốc khi đứng yên

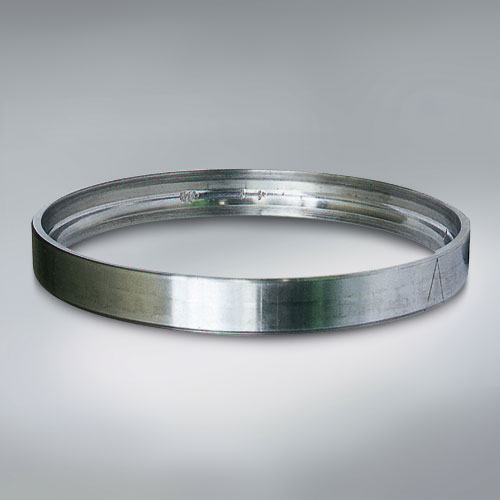

bong tróc 5

Phần : Vòng ngoài của thiệt hại
Triệu chứng : bong tróc bề mặt mương ở sân bóng
Nguyên nhân : Lõm do tải trọng sốc khi đứng yên

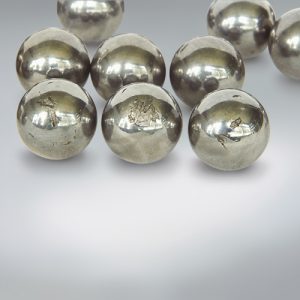

bong tróc 6

Phần : Quả bóng gây sát thương
Triệu chứng : Sự bong tróc bề mặt quả bóng
Nguyên nhân : Vết lõm do tải trọng sốc khi đứng yên

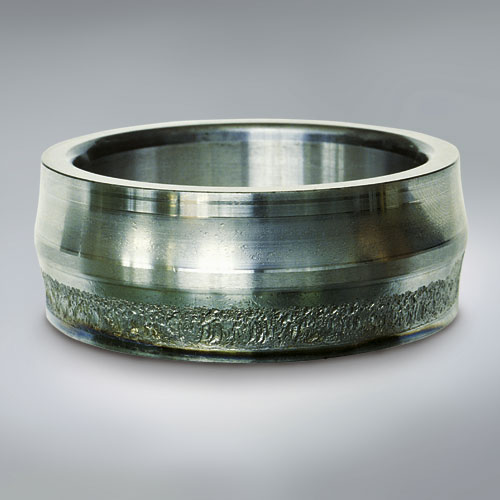

bong tróc 7

Phần : Vòng trong của vòng bi, bạc đạn NSK tang trống
Triệu chứng : Chỉ bong một mương trên toàn bộ chu vi
Nguyên nhân : Tải trọng trục quá mức

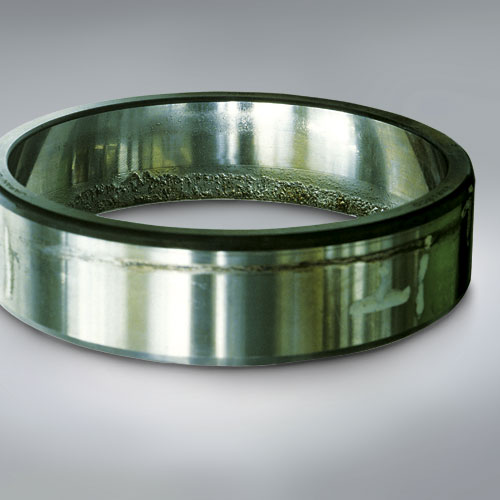

bong tróc 8

Phần : Vòng ngoài của thiệt hại Đổ xô 7
Triệu chứng : Vẩy chỉ một mương trên toàn bộ chu vi
Nguyên nhân : Tải trọng trục quá mức

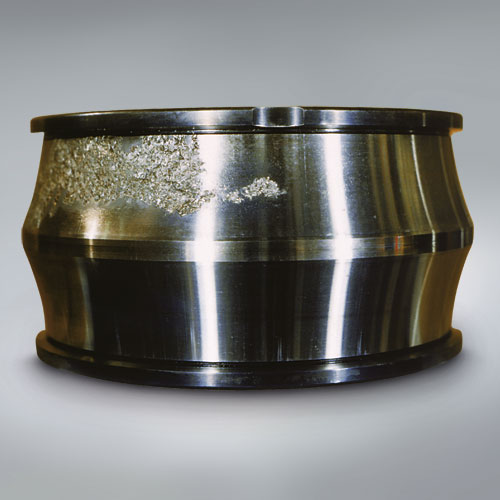

bong tróc 9

Phần : Vòng trong của vòng bi tang trống
Triệu chứng : Vẩy chỉ một hàng mương
Nguyên nhân : Bôi trơn kém

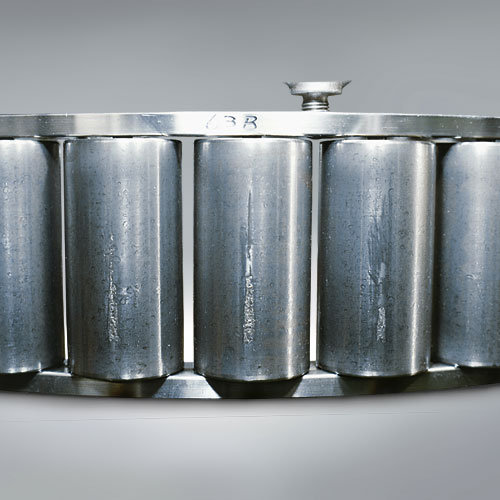

bong tróc 10

Bộ phận : Con lăn của vòng bi đũa trụ
Triệu chứng : Hiện tượng bong tróc sớm xảy ra theo chiều dọc trên bề mặt cán
Nguyên nhân : Vết xước gây ra trong quá trình lắp không đúng cách
