Vòng bi NTN tích hợp cảm biến

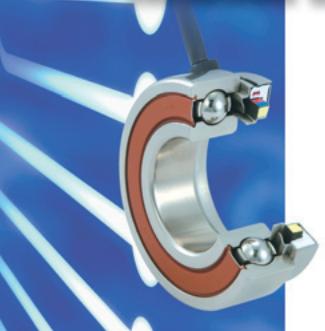

1. Đây là một sản phẩm tích hợp mang một vòng bi với một vòng quay cảm biến phát hiện tốc độ và hướng quay.
2. Với một loạt các mô hình và chức năng nâng cao có sẵn, những vòng bi này sẽ làm cho bạn máy nhỏ gọn hơn và cũng giúp cải thiện độ tin cậy của họ

Trong những năm gần đây, máy móc công nghiệp đã sử dụng các điều khiển điện làm cho máy đơn giản hơn, cho phép hoạt động không người lái, và giảm tải môi trường. Theo quan điểm của nền tảng này, nhiều cảm biến cần thiết cho điều khiển điện đang được sử dụng, và nhu cầu về vòng bi có cảm biến tăng lên vì chúng đơn giản hóa việc cài đặt các cảm biến và giúp làm cho máy gọn hơn. Do đó, NTN đã kết hợp công nghệ vòng bi, bạc đạn  và công nghệ cảm biến vượt trội của nó để tạo ra một loạt các vòng bi với cảm biến xoay.

Cảm biến xoay được tạo thành từ một bộ mã hóa từ tính (bội số nam châm cực) và một cảm biến từ tính. Bộ mã hóa từ được cố định vào vòng trong (vòng xoay) của ổ trục và cảm biến từ được cố định vào vòng ngoài (vòng cố định). Với vòng quay của trục (và vòng trong), khi bộ mã hóa từ đi qua gần cảm biến từ, cảm biến từ cảm nhận được sự thay đổi của cực từ (cực N và cực S) của bộ mã hóa từ đối diện với nó và xuất tín hiệu điện tương ứng (có hình chữ nhật dạng sóng).
Thông qua xử lý số các tín hiệu đầu ra này, tốc độ quay có thể được tính toán. Ngoài ra, bởi vì Tín hiệu đầu ra pha A và đầu ra pha B có tín hiệu lẫn nhau chuyển pha điện 90 độ, hướng quay có thể cũng được phát hiện.

Động cơ  điện AC, động cơ điện DC, thủy lực động cơ, vv Việc sử dụng cảm biến xoay tích hợp vòng bi NTN cho phép phát hiện tốc độ quay và hướng quay của động cơ. Không có nhu cầu để thêm một bộ mã hóa bên ngoài động cơ, cho phép động cơ để gọn hơn.

Ghi chú : mã vòng bi 6202, 6204, 6206, 6208, 6209
1. Những vòng bi này tương thích với hướng dẫn RoHS (2002/95 / EC).
2. NTN có các ứng dụng nhiệt độ cao ở những nơi có nhiệt độ hoạt động xung quanh vượt quá 120˚C.
3. Đối với ứng dụng Kháng từ trường Ferromag từ trường Mô hình sử dụng trong các khu vực có từ trường mạnh, chẳng hạn như gần động cơ đầu ra cao
4. Nếu bạn phải sử dụng những vòng bi, bạc đạn NTN này cho các mục đích khác ngoài những mục đích đó được chỉ định trong danh mục này
