Thiết kế vỏ vòng bi Koyo

Trong việc thiết kế trục và vỏ vòng bi Koyo, cần xem xét những điều sau đây.

1. Trục nên dày và ngắn (để giảm méo bao gồm cả uốn cong)
2. Vỏ phải có đủ độ cứng (để giảm méo do tải trọng)

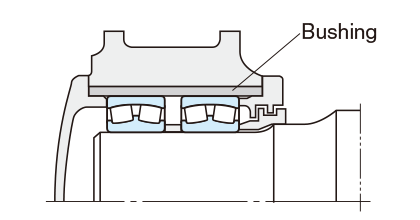

   [Lưu ý] : Đối với vỏ hợp kim nhẹ, độ cứng có thể được cung cấp bằng cách chèn ống lót thép.


3. Bề mặt lắp của trục và vỏ phải được hoàn thiện để có được độ chính xác và độ nhám cần thiết.  Mặt cuối vai phải được hoàn thiện để vuông góc với tâm trục hoặc bề mặt lỗ khoan.
4. Bán kính fillet ( r _a ) phải nhỏ hơn kích thước vát của ổ trục.


   [Ghi chú] : Nói chung, nó nên được hoàn thành để tạo thành một vòng cung tròn đơn giản. Khi trục được hoàn thiện mặt đất, có thể cung cấp một hốc.

5. Chiều cao vai ( h ) phải nhỏ hơn đường kính ngoài của vòng trong và lớn hơn đường kính lỗ khoan của vòng ngoài để dễ dàng tháo gỡ vòng bi.
6. Nếu bán kính fillet phải lớn hơn vát vòng bi, hoặc nếu vai / trục nhà ở phải thấp / cao, hãy chèn một miếng đệm giữa vòng trong và vai trục như trong, hoặc giữa vòng ngoài và vai nhà ở
7. Các ren vít và đai ốc khóa phải hoàn toàn vuông góc với trục trục. Điều mong muốn là hướng siết của ren và đai ốc khóa ngược với hướng quay trục.
8. Khi sử dụng vỏ chia, các bề mặt nơi vỏ gặp nhau phải được hoàn thiện một cách trơn tru và được cung cấp một hốc ở đầu bên trong của các bề mặt gặp nhau.
