Sự khác biệt giữa các vòng bi là gì ?

Có nhiều loại vòng bi. Loại vòng bi phù hợp nhất được chọn theo cấu trúc của máy và cách sử dụng. Trong bài này, các loại vòng bi được phân loại thô và các tính năng chính của vòng bi được giới thiệu.

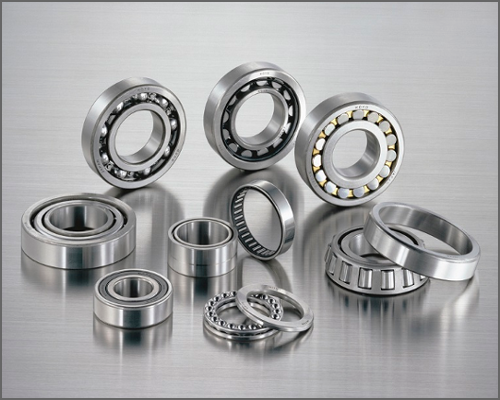

1. Phân loại vòng bi

Vòng bi được nhấn mạnh từ nhiều hướng khác nhau và vòng bi có thể được phân loại theo “hướng lực”. Do đó, trước tiên chúng tôi sẽ giới thiệu lực tác dụng lên vòng bi.

Vòng bi có thể được phân thành bốn loại theo hướng lực có thể được hỗ trợ bởi vòng bi và hình dạng của các phần tử lăn.

Trong số các loại vòng bi được chỉ ra, các loại “vòng bi hướng tâm” điển hình và “vòng bi lăn xuyên tâm” thường được sử dụng được giới thiệu.

2. Vòng bi hướng tâm

Vòng bi hướng tâm là vòng bi  hỗ trợ một lực vuông góc với trục.

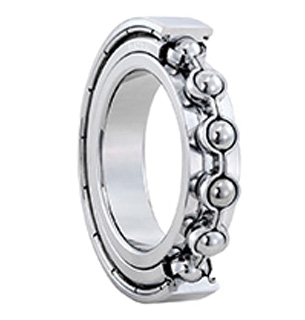

Vòng bi cầu: vòng bi cầu loại vòng bi được sử dụng phổ biến nhất. Ngoài tải trọng hướng tâm, vòng bi cầu cũng có thể mang một số tải trọng trục theo cả hai hướng.

Vòng bi KOYO tiếp xúc góc: vòng bi tiếp xúc góc có thể đồng thời hỗ trợ tải trọng hướng tâm và tải trọng trục theo một hướng. Khi hỗ trợ tải trọng trục theo cả hai hướng, sử dụng kết hợp hai hoặc nhiều vòng bi tiếp xúc góc.

3. Vòng bi lăn

Vòng bi lăn xuyên tâm là vòng bi “con lăn” hỗ trợ “lực theo hướng vuông góc với trục”. Vòng bi lăn xuyên tâm có thể mang tải lớn hơn vòng bi hướng tâm, và có các loại vòng bi tương ứng với loại vòng bi.

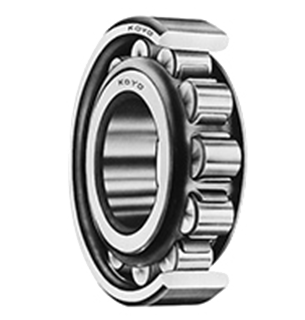

Vòng bi trụ: “Con lăn hình trụ” được sử dụng cho các phần tử lăn. Vòng bi  trụ có thể hỗ trợ tải trọng xuyên tâm lớn hơn vòng bi cầu. Nó cũng được sử dụng trong các máy xảy ra chấn động.

Vòng bi kim: một con lăn giống như kim được sử dụng cho các yếu tố lăn. Do vòng bi lăn kim sử dụng con lăn kim có đường kính nhỏ hơn con lăn hình trụ, chiều cao mặt cắt của vòng bi có thể giảm, cho phép máy nhỏ hơn và nhẹ hơn.

Vòng bi côn: một “con lăn” hình thang được sử dụng cho các phần tử lăn. Vòng bi côn là vòng bi, bạc đạn được sử dụng rộng rãi nhất và có thể đồng thời hỗ trợ tải trọng hướng tâm và tải trọng trục theo một hướng. Khi hỗ trợ tải trọng trục theo cả hai hướng, sử dụng kết hợp hai hoặc nhiều vòng bi.

Vòng bi tự canh: một “con lăn lồi” hình thùng được sử dụng cho các phần tử lăn, nó được kết hợp giữa “bề mặt mương vòng ngoài hình cầu” và “bề mặt mương vòng trong”. Vì lý do này, trong ổ trục hình cầu, vòng trong, các phần tử lăn và lồng có thể xoay ở trạng thái nghiêng so với vòng ngoài.
