Cài đặt Wi-care 240 trên động cơ và hộp số

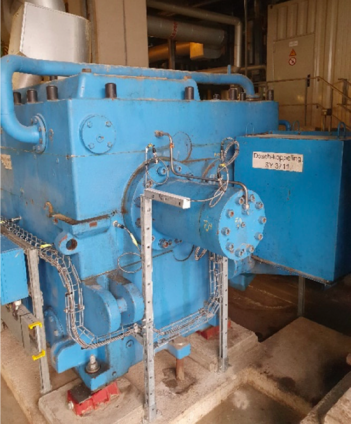

Các chuyên gia của I-care đã cài đặt sáu mô-đun Wi-care 240 với một cổng trung tâm trên động cơ và hộp số trên máy đùn vào tháng 10 năm 2019. Bốn cảm biến trên động cơ và hai mươi trên hộp số. Vòng / phút đầu vào / đầu ra: 1383/360. RPM được đo thông qua một máy đo tốc độ cảm ứng hoạt động gần khớp nối giữa động cơ và hộp số.

Nhân viên dự đoán của khách hàng đã đo thiết bị này trong nhiều năm, nhưng không tìm thấy bất kỳ sự bất thường nào với cài đặt này tại thời điểm cài đặt Wi-care 240 của I-care. Vì vậy, khách hàng của chúng tôi khá tự tin rằng họ có thể tiếp tục cài đặt này cho đến khi vòng quay lớn của họ vào tháng 9 năm 2020.

Một phần của báo cáo về các phép đo Wi-care 240 đầu tiên vào tháng 10 năm 2019
Phép đo giữ -peak đầu tiên cho thấy mức độ tác động tương đối cao ở phía khớp nối của trục đầu vào (hình 5). Đây có thể là một dấu hiệu của một vấn đề, cụ thể cho vị trí này.

Phổ tương ứng chứa năng lượng không đồng bộ ở 7.59xRPM dường như đến từ vòng trong của vòng bi FAG QJ326-N2-MPA. Xem hình 6. Còn được gọi là BPFI (Cuộc đua bên trong tần số bóng chuyền).

Điều đáng lo ngại hơn, đó là năng lượng BPFI ở mức 7,59x RPM có thể nhìn thấy rõ ở vùng tần số thấp của phép đo rung bình thường. Các biên độ này cao nhất theo hướng dọc trục, được đo trên trục đầu vào – đầu không ổ đĩa. Năng lượng BPFI có thể nhìn thấy ở vùng tần số thấp cho thấy lỗi vòng mỏng hơn đang ở giai đoạn nâng cao, tuy nhiên không quá nghiêm trọng hoạt động tiếp theo sẽ rất nguy hiểm. Nếu chúng ta giả thuyết là mở và làm sạch ổ trục ngay bây giờ, chúng ta sẽ mong đợi được nhìn thấy một vòng bên trong bị hư hỏng.

Khách hàng đã lên kế hoạch sản xuất với dây chuyền ép đùn này cho đến khi dừng dự kiến ​​vào tháng 9 năm 2020, nhưng vì tôi đã phát hiện ra vấn đề này và đánh giá thiệt hại khá nghiêm trọng, họ đã quyết định rủi ro sản xuất cho đến tháng 9 năm 2020 là quá lớn và dự định sửa chữa hộp số trong một điểm dừng nhỏ hơn vào tháng 1 năm 2020.

Phần kết luận
Để kết luận nghiên cứu trường hợp này, chúng tôi có thể nói rằng thiệt hại mang có thể dễ dàng phát hiện trong cả các phép đo tần số thấp và cao. Các chuyên gia của I-care giúp niêm phong thỏa thuận để bảo đảm toàn bộ hợp đồng bảo trì dự đoán cho khách hàng.
