Đặc điểm của vòng bi kim

Vòng bi kim có đường kính tương đối nhỏ các phần tử hình trụ có chiều dài lớn hơn nhiều hơn đường kính của chúng. So với các loại vòng bi khác, kim vòng bi có chiều cao cắt ngang nhỏ và khả năng chịu tải đáng kể và độ cứng liên quan đến khối lượng. Ngoài ra, vì lực quán tính tác dụng lên chúng bị hạn chế, chúng là  lý tưởng cho các ứng dụng với chuyển động dao động. Vòng bi kim cũng hoạt động cũng trong thiết kế máy nhỏ gọn và nhẹ và chúng phục vụ như là một sự thay thế sẵn sàng cho vòng bi trượt. NTN cung cấp một số loại kim lăn khác nhau vòng bi NTN.

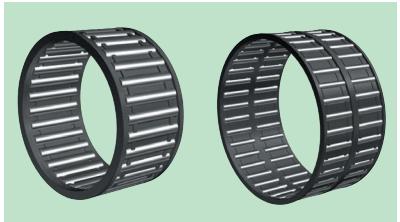

Kim lăn và lồng
Một con lăn kim và lồng bao gồm con lăn kim và một cái lồng hướng dẫn và giữ lại các con lăn.

  • Các cụm này sử dụng cả trục và gối đỡ như bề mặt mương. Hậu quả là, độ dày mặt cắt của lắp ráp là nhỏ, gần tương đương với đường kính của kim lăn.
  • Vì loại vòng bi  này không có bên trong hoặc bên ngoài nhẫn, việc cài đặt dễ dàng hơn nhiều.
  • Có sẵn trong cả cấu hình đơn hàng và hai hàng.
  • Miễn là giới hạn dung sai của trục và gối đỡ được cân bằng, mặt bằng có thể được điều chỉnh.

Kim lăn và lồng để kết nối thanh

  • Một con lăn kim và cụm lồng để kết nối các thanh bao gồm các con lăn kim và một lồng dẫn hướng và giữ lại con lăn.
  • Loại ổ trục này được sử dụng để kết nối các thanh trong động cơ đốt trong nhỏ gọn và cỡ trung bình (ví dụ: phía ngoài
    động cơ và động cơ đa năng), cũng như máy nén pittông.

Kim lăn và lồng cho đầu lớn

  • Sản phẩm này tự hào có độ bền cao nhẹ độc đáo thiết kế để đối phó với chuyển động quây. Đồng thời, bên ngoài đường kính của bề mặt lồng được hoàn thiện chính xác sao cho lắp ráp  thích hợp.
  • Lồng được làm bằng thép đặc biệt cường độ cao xử lý bề mặt cứng.
  • Việc lắp ráp sử dụng một hệ thống hướng dẫn đường kính ngoài.
  • Nếu một ứng dụng có bôi trơn kém, lồng có thể được bảo vệ bằng cách xử lý bề mặt bằng kim loại màu.
  • Đối với các ứng dụng có trục khuỷu một mảnh, loại tách thiết kế lồng cũng có sẵn.

Vòng trong
Hầu hết các vòng bi, bạc đạn kim thiếu một vòng bên trong và sử dụng trục như bề mặt mương. Tuy nhiên, có thể có trường hợp nơi bề mặt trục không thể thay đổi trên máy thành độ cứng và / hoặc độ nhám cần thiết vì vậy trong trường hợp này là vòng trong có thể được sử dụng. Vòng trong NTN được làm bằng cao phôi thép mang crôm cacbon được xử lý nhiệt và sau đó lấy đất để độ chính xác cao hơn.

  • Cũng có thể được sử dụng như một ống lót.
  • Có sẵn trong cả loạt số liệu và inch.
  • Loại lỗ bôi trơn tại trung tâm mương cũng có sẵn.

Con lăn kim điều chỉnh
Sản phẩm này về cơ bản bao gồm vòng ngoài với sự độc đáo hình dạng mặt cắt ngang gia công từ một vật liệu rắn.

  • Với vòng bi này, con lăn và lồng lắp ráp không thể tách ra khỏi vòng ngoài. Nếu người dùng muốn sử dụng trục trực tiếp như một bề mặt mương, NTN cung cấp một biến thể thiếu vòng trong.
  • Giảm giải phóng mặt bằng: Đường kính mương vòng ngoài là giảm bằng cách kẹp vòng ngoài theo chiều dọc, sau đó giảm đường kính lỗ lắp ráp con lăn.
  • Điều chỉnh khe hở: Lực kẹp dọc trục trên ổ trục có thể được điều chỉnh để thay đổi giảm trên vòng ngoài đường kính mương.
  • Ứng dụng: vòng bi, bạc đạn NTN này được sử dụng trên máy công cụ chính trục chính và các ứng dụng tương tự khác đòi hỏi cao tốc độ quay chính xác của JIS Lớp 4
